產品名稱：360°全景安全駕駛輔助係統（簡稱360環視）

產品型號：CK-F360

產品規格：123*81*25mm

適用領域：公交車、大巴車、危險品運輸車等商用車以及工程車、環衛車、商砼車、消防車、景區遊覽車、裝載機、叉車等特種車輛等。

產品簡介：

  CK-F360全景環視係統（360環視）是一款適用於大巴、卡車等商用車及工程車、特種車輛等的360°全景駕駛輔助係統，係統通過安裝在車身周圍前後左右的4個超廣角、高清夜視攝像頭，實時采集車身四周的高清視頻畫麵，在圖像處理器中經過畸變矯正、透視變換、圖像拚接和融合等處理，最終合成車身周圍360°的鳥瞰全景畫麵，並顯示在車載顯示屏上，為司機提供360°全景駕駛輔助。本產品可幫助駕駛人員消除車身周圍的視覺盲區，從而有效降低交通事故的發生概率。同時，係統還具有4路高清錄像功能，可為交通事故、突發事件等狀況，提供有效證據、還原事故真相

產品功能特點：

（1）全景影像

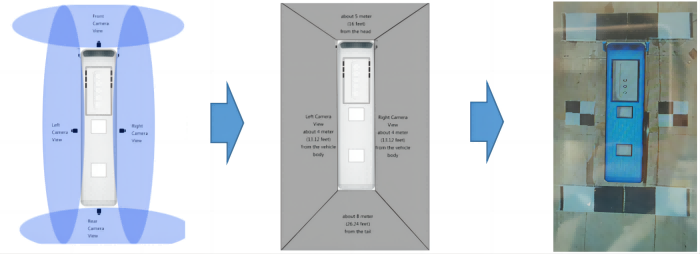

4路超大廣角高清夜視全景攝像頭分別安裝在車身前、後、左、右，實時采集車身周圍視頻畫麵，經過畸變校正、透視變換和全景拚接融合等處理，生成車身周圍360°全景影像，如圖1所示。

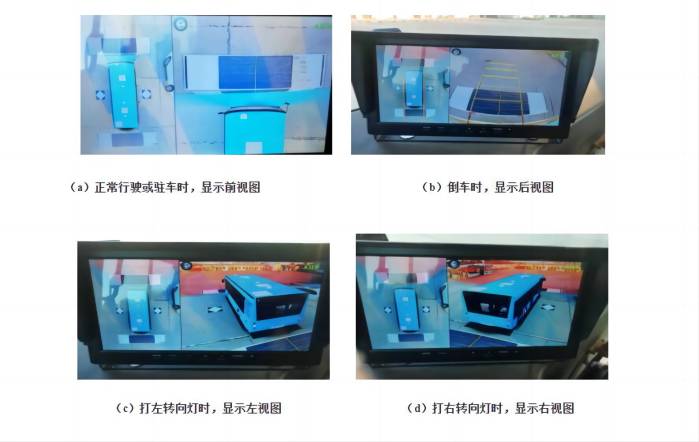

（2）車外單視圖

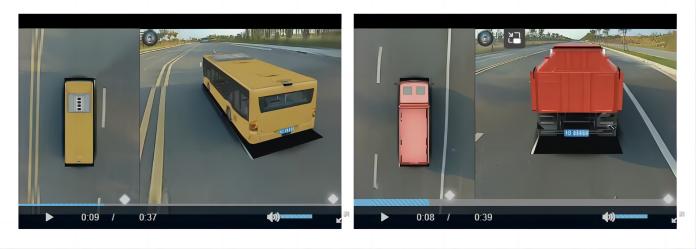

係統除提供全景視圖輔助以外，還提供車身外前、後、左、右單個視圖，單視圖隨著車輛行駛狀態自動切換，如圖2所示

（3） 高清錄像

係統支持4路全景高清視頻循環錄像，並可對關鍵視頻進行保護。記錄的視頻既支持本地回放，也可支持PC端播放

（4）視頻存儲

係統外掛USB口，支持外掛U盤存儲介質，最高2TB。

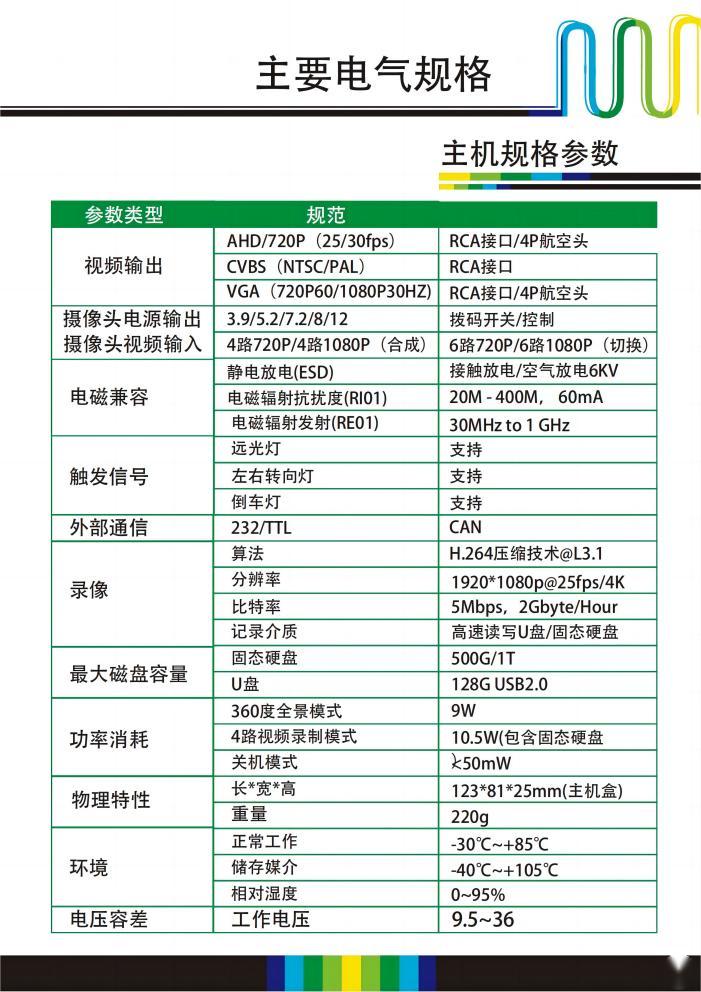

（5）技術參數：

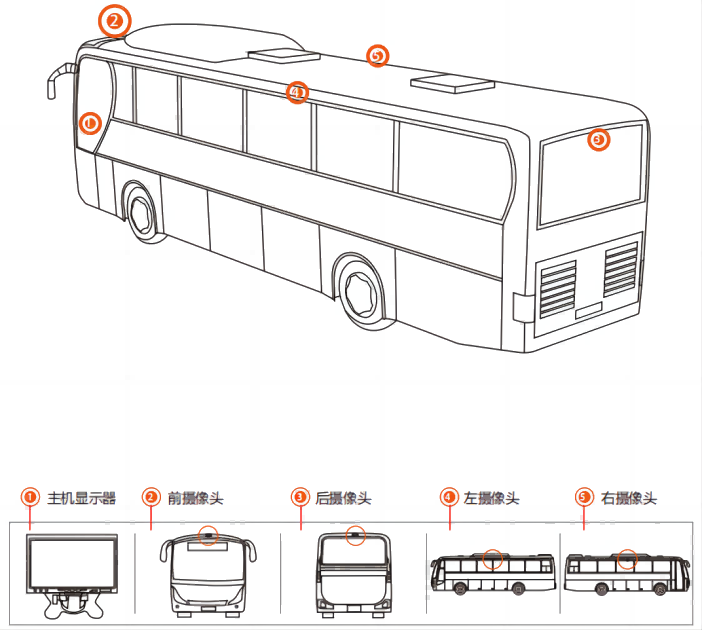

安裝施工圖：

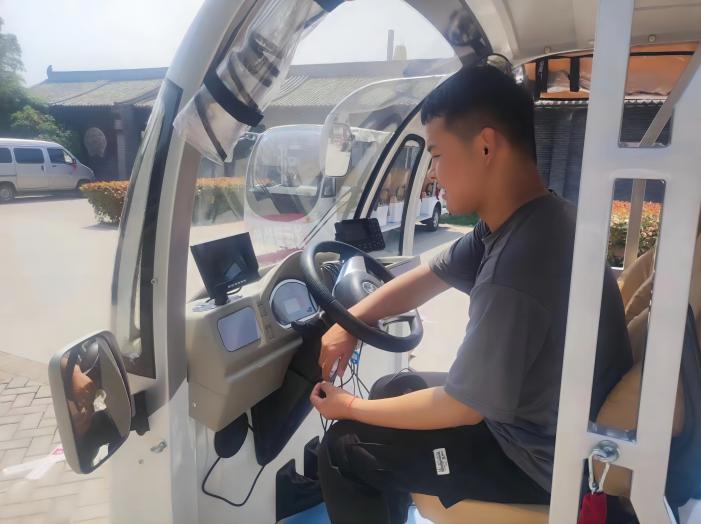

 360環視主機接線安裝

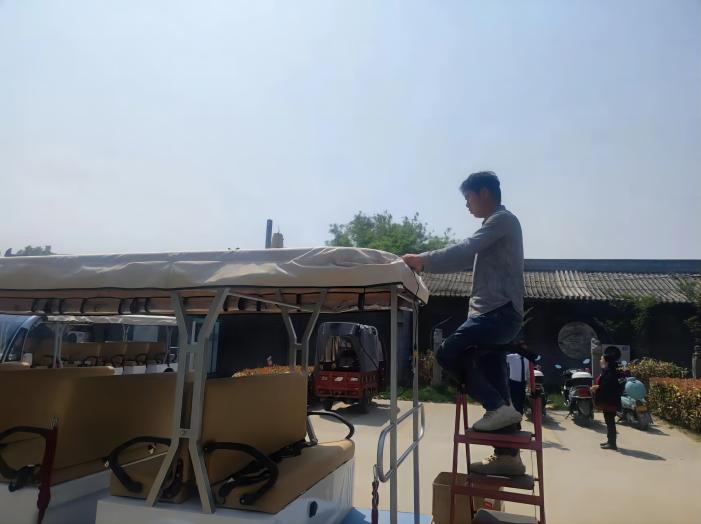

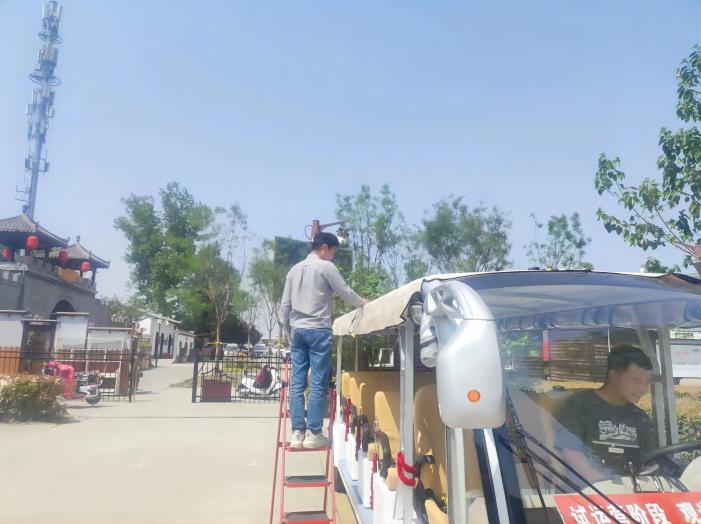

360環視攝像機安裝（圖1）

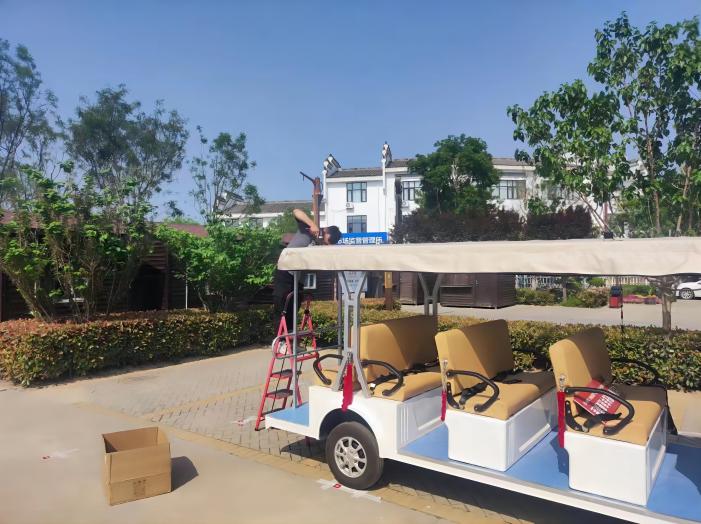

360環視攝像機安裝（圖2）

360環視攝像機安裝（圖3）

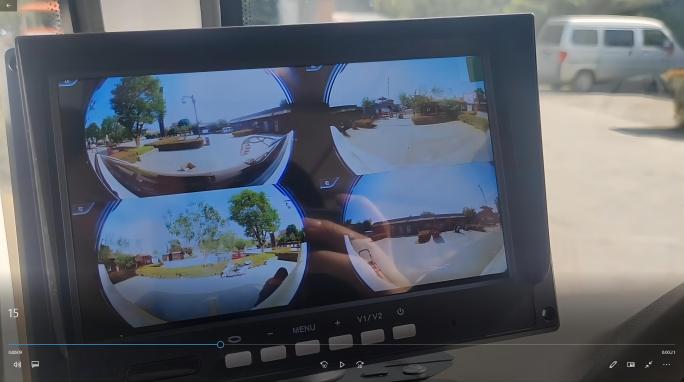

安裝效果圖：
